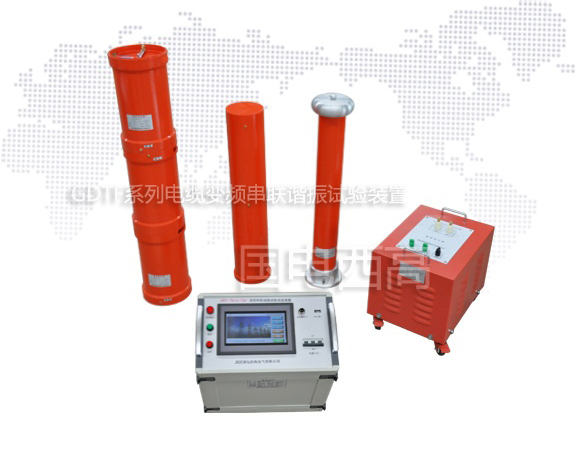

變頻串聯諧振現場使用需知

變頻串聯諧振現場使用需要知道的有那些：

1、勵磁變壓器接線注意事項：（1）用于10kV電纜的耐壓裝置，勵磁變壓器一般接低端；（2）用于10kV和35kV電纜的耐壓裝置，10kV電纜耐壓勵磁變壓器接低端，35KV電纜耐壓勵磁變壓器接較；（3）用于10kV、35kV和110kV電纜的耐壓裝置：10kV、35kV電纜耐壓勵磁變壓器接低端，110kV電纜耐壓勵磁變壓器接。

2、電抗器及電容器分壓器接線注意事項：對于短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

3、勵磁變壓器接線注意事項：（1）用于電機的耐壓裝置，勵磁變壓器一般接低端；（2）用于電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接；（3）通常情況下，用于電機耐壓的諧振裝置兼容較低電壓的電纜。

4、勵磁變壓器接線注意事項：（1）用于開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；（2）用于開關、GIS的耐壓裝置，勵磁變壓器接，變壓器耐壓勵磁變壓器接低端；（3）通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。

5、電抗器接線注意事項：（1）用于開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。（2）用于開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯只數按照實際的試驗電壓確定。

6、通用注意事項：（1）本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。（2）操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。（3）為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家有關標準和規程進行試驗操作。（4）各聯接線不能接錯，否則可導致試驗裝置損壞（5）本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
