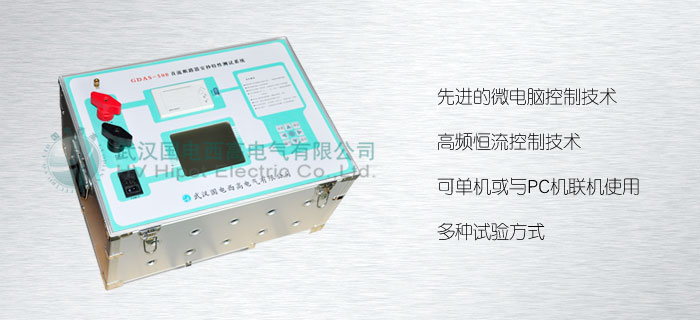

GDAS-500 直流斷路器安秒特性測試系統（舊版）

根據直流保護電器安秒特性測試的現實狀況，本公司推出了一種適合變電站現場使用、便于攜帶、自動化程度高的直流斷路器安秒特性測試系統，可以為運行維護部門提供直流保護電器動作特性的測試手段，對直流保護電器的動作特性以及級差配合進行校驗，以便提高直流系統運行的可靠性，保證電網的安全可靠運行。本測試系統適用于額定電流1A～500A直流保護電器安秒特性測試，并可用于6A～100A直流保護電器安秒特性測試。

1. 儀器既可以單獨使用，也可以與PC機聯機使用。
2. 320×240液晶顯示器、高速熱敏打印機，人機對話全鍵盤操作方式，智能化工作全過程。
3. 采用電力電子控制技術產生大電流輸出，輸出電流響應速度快、精度高、連續可調。
4. 多個高精度傳感器自動切換電流量程和高性能14位AD采集芯片。
5. 自動保存設置數據，掉電后開機后顯示上一次的設置數據，可以存200組試驗數據。
6. 任選安秒動作試驗方式和通流不動作試驗方式。
7. 聯機使用方式時，可以操作控制儀器、導入試驗數據、存儲試驗數據、生成數據報表、生成數據曲線。
8. 儀器帶有過熱、過流、過壓保護保護功能。儀器抗干擾能力強，電磁兼容性能強。

1. 電源輸入：AC220V±10%， 50Hz±0.5 Hz
2. 測試電流范圍：0～500A（可擴展到1000A）
3. 測試電流紋波系數：小于2%
4. 輸出電流的穩定性：≤0.5%
5. 安秒動作試驗：時間記錄：0～9.9s； 最小時間分辨率：0.1ms
6. 通流不動作試驗：時間記錄：0～9999s； 最小時間分辨率：0.1s
7. 環境溫度：－20℃～+50℃
8. 外形尺寸：560×410×350(mm)
9. 重量：31kg
