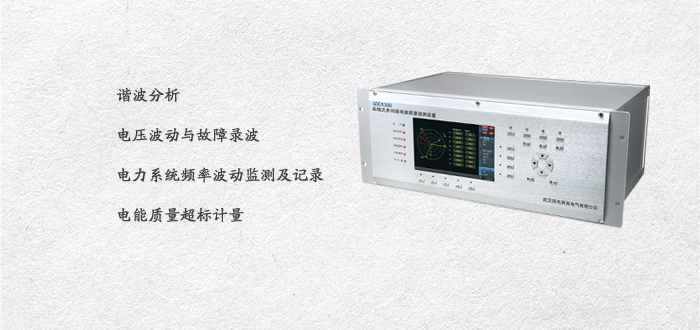

GDE8300在線式多回路電能質量監測裝置

GDE8300 電能質量在線監測裝置是我司通過多年的技術積累，推出的在線式電能質量監測產品。 GDE8300 通過了開普實驗室型式試驗認證和 IEC61850 規約一致性實驗認證，精度完全符合 IEC61000-4-30A 級標準，廣泛應用于全國各地各級變電站、高耗能企業對現場電能質量的監測與分析

1， 諧波分析

監測被測信號 50 次諧波分量，包括 1~50 次總諧波畸變率、諧波含有率、諧波相位角、及 1~16 次間諧波，滿足國標 GB/T14549 和 IEC 61000-4-7 對公用電網諧波的測試要求。

2， 電壓波動與故障錄波

GDE8300 電能質量在線監測裝置能捕捉所有電壓電流通道的波形，分析干擾源。總畸變率超標、頻率超標、電壓有效值超標、不平衡度超標等均可啟動故障錄波記錄，從而捕捉電壓波形細微的變化。

3，電力系統頻率波動監測及記錄

GDE8300 電能質量在線監測裝置頻率測量精度為 0.001Hz ，頻率范圍 42.5Hz 連續到 57.5Hz ，在線監測電力系統頻率，頻率越限可及時報警及記錄。

4，電能質量超標計量

GDE8300 電能質量在線監測裝置可以連續不間斷監視電能質量是否符合相關標準，通過軟件可設置不同的超標條件，啟動超標電能參數統計并記錄對應超標量，時間分辨率達 200ms 。

5，閃變分析

公共供電點電壓因沖擊性功率負荷（如煉鋼電弧爐，電弧焊機等）引起的電壓快速變化而導致的閃變效應，容易使人眼疲勞、不舒服，甚至情緒煩躁 。 GDE8300 系列電能質量在線監測裝置具有電壓閃變監測功能，符合 GB/T 12326-2008 標準。

6，分量測量及電壓不平衡度分析

GDE8300 電能質量在線監測裝置可測量電壓電流的不平衡度及零序、正序、負序的幅值和相位，顯示電壓電流的相位圖。
