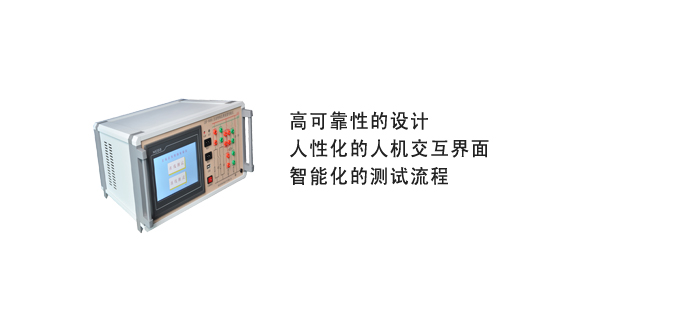

GDF-8000直流絕緣監測裝置校驗儀

（1）可在線或離線對絕緣監測裝置或便攜式接地查找儀進行校驗；
（2）裝置具有正極接地測試功能，可對被測裝置進行正極接地測試精度及正極接地報警精度進行測試；
（3）裝置具有負極接地測試功能，可對被測裝置進行負極接地測試精度及負極接地報警精度進行測試；
（4）裝置具有兩極接地測試功能，可對被測裝置進行兩極接地功能檢測，兩極接地阻抗提供五組預設值，用戶可自行設置組合；
（5）裝置具有電壓精度測試功能，裝置內部設有可調直流電壓系統，用戶可設定多個電壓測試點，對被測裝置電壓測量精度進行測試；
（6）裝置具有電壓越限告警測試功能，用戶通過設置改變裝置內部可調直流電壓系統輸出電壓，可對被測裝置電壓越限告警功能進行檢測；（該項功能在離線模式下測試）
（7）裝置具有交流接地測試功能，可對被測裝置交流接地檢測功能進行校驗；（該項功能在離線模式下測試）
（8）裝置具有平衡電橋檢測功能，通過該項功能，用戶可對被測裝置或直流系統的正對地絕緣電阻，負對地絕緣電阻，平衡電橋大小進行檢測；
（9）裝置具有系統抗分布電容測試功能，用戶可對系統正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；
（10）裝置具有支路抗分布電容測試功能，用戶可對支路正極接地阻抗，負極接地阻抗，正極對地分布電容，負極對地分布電容進行隨意組合與設置；
（11）裝置具有信號分析功能，對于需要通過發信號進行接地檢測的設備，可通過該項功能對被測裝置的信號幅度，頻率，功率等參數進行分析。
（12）裝置具有電橋安全檢測功能，通過該功能，用戶可根據被測裝置的負對地電壓與正對地電壓的比值來判斷電橋是否安全。

（1）使用環境 工作電源：AC220V±15%；環境溫度：-20℃—45℃；相對濕度：0—90
（2）可控直流電源參數 直流電源輸出：0-280V可設定；電壓輸出控制精度：0.5；最大輸出電流為1.2A
（3）交流電源參數 輸出電壓等級： AC110V，AC50V
（4）直流電壓測量 直流電壓測量分辨率：0.1V；正對地電壓測量精度： 0-100V;1 100V-280V 0.5負對地電壓測量精度： 0-100V; 100V-280V 0.5；系統電壓測量精度： 0-100V;100V-280V ;0.5
（5）正負極絕緣電阻參數 ;正負極對絕緣電阻可調范圍：0—255 kΩ ；正負極對絕緣電阻調節步長：1 kΩ；精度： ≤1%
（6）支路正負極對地分布電容參數 支路正負極對分布電容可調范圍：0—31uF；支路正負極對分布電容調節步長：1uF；精度：≤±10
（7）系統正負極對地分布電容參數 系統正負極對分布電容可調范圍：0—110uF；系統正負極對分布電容調節步長：10uF；精度：≤10%
（8）測試設置參數 可選擇測試點組數：1—5組 ；測試時間間隔可設定范圍：5—999S（秒）；測試時間可設定范圍：5—999S（秒）
（9）信號綜合測試參數 信號幅值：0-110V；信號頻率： 0.24Hz-50Hz
（10）顯示及觸摸屏參數 顯示屏尺寸：7寸TFT；顯示屏分辨率：65536色，800X480；觸摸屏分辨率：4096點
