直流開關大電流（地鐵直流大電流斷路器）測試系統

地鐵直流大電流斷路器測試系統也可稱為地鐵專用直流大電流電源系統（直流開關試驗裝置）是主要應用于對地鐵及輕軌用DC750V、DC1500直流開關及其隔離放大器、保護裝置進行功能試驗的裝置設備，通過模擬輸出故障電流或負荷電流，測試直流開關的大電流脫扣特性或過熱跳閘特性及延時特性等。隨著我國地鐵、高鐵等軌道交通以及國家電網的快速發展，現場大量使用工作電流為幾千安甚至幾萬安的超大電流直流斷路器、開關、分流器、熱繼電器等，必須進行定期的檢修和校準。需要對其實際工作狀態下的壓降、動作電流、動作時間、通流不動作時間等參數進行測量和校準，從而獲得設備的真實性能并恢復達到使用標準，以保證設備的安全可靠運行。

目前國內進行大型直流斷路器特性檢測的機構和生產廠家用于大電流直流開關安秒特性檢測的設備均為固定設備，如固定的大電流電源、大型負載電阻，體積大、重量大，不便于移動檢測，分析儀表均為常規儀表如電壓表、電流表、示波器等，接線復雜，使用不便，不適應各變電站移動檢測需要。為解決現場對大型直流斷路器實際特性檢測的問題，國電西高自行研制了一套適用于電力系統移動使用的直流斷路器開關檢測的儀器“直流斷路器特性測試系統”。有些廠家的檢測校準設備大多采用模擬信號或超級電容放電的方式，提供檢測信號進行模擬的工作狀態測試和校準。而大電流直流斷路器、開關的通態壓降與工作電流值并不是線性關系，由于不能提供工作電流或不能提供足夠的穩定的連續的工作電流和調試電流，測試結果與實際工作狀態不符，使得設備達不到運行效果，存在安全隱患。有的場所為了保證安全運行，對有懷疑的開關、斷路器等設備就采取更換措施，原本可以通過檢修校準就可以完全使用的設備直接報廢，造成不必要的經濟損失。

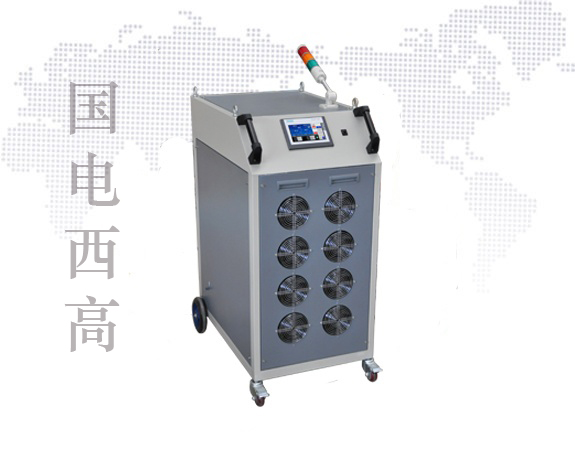

國電西高生產的GDAS-20KA直流大電流電源采用納米晶材料的主高頻變壓器，以進口大功率絕緣柵雙極型晶體管“IGBT”模塊為主功率器件，優質選材，確保品質，生產制造的直流大電流裝置，有以往的普通直流大電流發生器不可比較的優越性。本直流大電流裝置采用速慧（smartquick）智能化電力測試系統（軟著登字第1010215號、商標注冊號14684781），HVHIPOT公司引進的國際先進的全橋移相軟開關技術，PWM控制，閉環采樣，軟啟動、過壓、過流、過熱保護輸出效率及輸出精度高，體積小、重量輕，使電源得以穩定、可靠、安全地工作。

本直流大電流系統還可適用于直流斷路器（開關）的性能測試和校驗、熔斷器（保險絲）的熔斷特性和抗沖擊性能試驗、分流器、直流互感器校準等。還可用于熱繼電器、電動機保護器、接觸器、空氣開關、開關柜、斷路器、保護屏的校驗等領域。

顯示控制部分采用西門子工業級PLC控制器及7寸彩色液晶觸摸屏，顯示效果更友好、直觀抗干擾能力強。

正負輸出電極，采用雙層10×120黃銅銅排疊加輸出，接觸面積大接觸電阻小散熱快通流能力強。

內置8組直流強力風扇，散熱快噪聲小。

系統具有恒流、恒壓、恒功率輸出功能，安全可靠。

保護齊全具有輸出過電壓、過電流、過功率、過溫度保護，當系統工作過程中發生過壓、過流、超溫度設置現象時，系統會自動切斷輸出以保護系統安全。

體積與重量為傳統可控硅整流器及耦合式調壓器升流方式的1/5-1/10，便于您的移動、維護和安裝。

整套系統采用了IGBT及高頻變壓器，轉換效率大大提高，正常情況下較可控硅設備提高效率50%以上。

系統反應速度快，對于電網及負載變化具有極強的適應性，輸出精度高。

當電網故障造成設備缺相運行時，系統會自動停止輸出。

允許電網變化范圍為380V±10%，當電網超出允許范圍時自動調節脈寬，保證設備正常運行。

系統軟件采用國電西高自行開發的速慧PLC可編程控制系統，系統可擴展性強可靠性高，利于維護升級。
